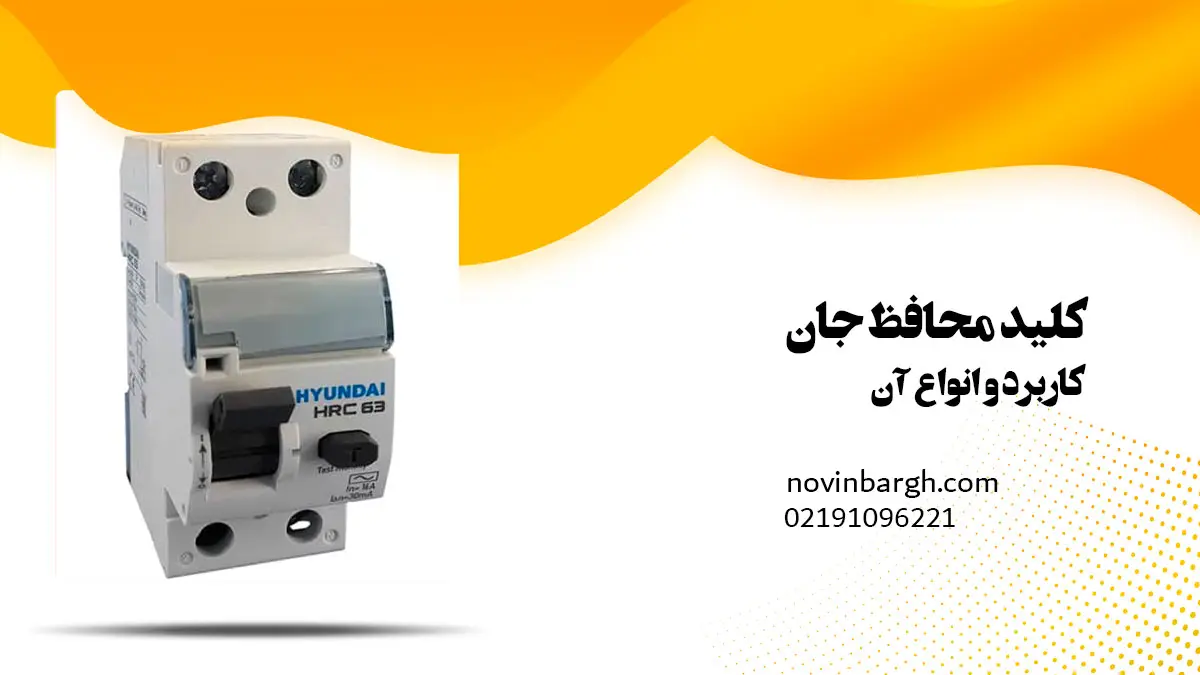

کلید محافظ جان که با نام کلید نشتی جریان نیز شناخته میشود، یکی از مهمترین تجهیزات ایمنی در سیستمهای برق خانگی، تجاری و صنعتی است. این کلید با تشخیص اختلاف جریان بین فاز و نول، در صورت بروز نشتی جریان، مدار را در کوتاهترین زمان ممکن قطع میکند و از بروز خطراتی مانند برقگرفتگی افراد، آتشسوزی و آسیب به تجهیزات برقی جلوگیری میکند.
در سالهای اخیر، استفاده از کلید محافظ جان دیگر یک انتخاب لوکس یا اختیاری نیست، بلکه بهعنوان یکی از پایههای اصلی ایمنی در تابلو برقها شناخته میشود؛ موضوعی که هم در استانداردهای فنی و هم در تجربههای عملی کاملاً اثبات شده است. شما می توانید برای خرید و یا سفارش این محصول به نوین برق مراجعه کنید.
کلید محافظ جان (RCD) چیست و چه وظیفهای دارد؟
کلید محافظ جان یا RCD (Residual Current Device) یکی از حیاتیترین تجهیزات حفاظتی در تابلو برقهاست. وظیفه اصلی این کلید، تشخیص سریع نشتی جریان و قطع مدار پیش از آن است که این نشتی به جان انسان یا تجهیزات آسیب بزند.
برخلاف کلیدهای حفاظتی معمولی که تنها در برابر اضافهبار یا اتصال کوتاه واکنش نشان میدهند، محافظ جان مستقیماً بر ایمنی انسان تمرکز دارد و حتی در شرایطی که میزان نشتی جریان بسیار کم باشد نیز وارد عمل میشود. همین ویژگی، این کلید را به یکی از مهمترین اجزای سیستم برق ایمن تبدیل کرده است.
چرا استفاده از کلید نشتی جریان در تابلو برق ضروری است؟
کلید نشتی جریان به این دلیل اهمیت دارد که میتواند خطراتی را شناسایی کند که از دید فیوز یا کلید مینیاتوری پنهان میمانند. در بسیاری از حوادث برقگرفتگی، میزان جریان آنقدر بالا نیست که باعث قطع فیوز شود، اما برای بدن انسان کاملاً خطرناک است.
در تابلو برقهای خانگی، محافظ جان نقش کلیدی در جلوگیری از برقگرفتگی هنگام تماس غیرمستقیم با بدنه فلزی وسایلی مانند ماشین لباسشویی، یخچال یا آبگرمکن دارد. در محیطهای صنعتی و کارگاهی نیز این کلید با تشخیص نشتیهای پنهان، از بروز آتشسوزی و خسارتهای سنگین به تجهیزات جلوگیری میکند.
به همین دلیل، استفاده از کلید RCD در تابلو برق، نهتنها یک اقدام ایمنی هوشمندانه، بلکه در بسیاری از پروژهها یک الزام فنی و استاندارد محسوب میشود.
کلید محافظ جان چگونه کار میکند؟
عملکرد کلید محافظ جان بر پایه یک اصل ساده اما بسیار دقیق است:
جریان رفت و برگشت در مدار باید برابر باشد.
در شرایط عادی، جریانی که از فاز وارد مدار میشود، دقیقاً از طریق نول بازمیگردد. تا زمانی که این تعادل برقرار است، کلید محافظ جان فعال نمیشود. اما اگر بخشی از جریان از مسیر اصلی خارج شود مثلاً از طریق بدنه فلزی دستگاه یا تماس انسان با مدار بین جریان فاز و نول اختلاف ایجاد میشود.
این اختلاف بهعنوان نشتی جریان شناخته میشود و بهمحض عبور از مقدار حساسیت تعریفشده، کلید محافظ جان در چند ده میلیثانیه مدار را قطع میکند. سرعت بالای این واکنش، مانع از بروز برقگرفتگی شدید یا آسیب جدی به افراد میشود.
برای اطمینان از عملکرد صحیح، روی بدنه کلید محافظ جان دکمهای با عنوان TEST یا T قرار دارد. با فشردن این دکمه، یک نشتی جریان مصنوعی ایجاد میشود و اگر کلید سالم باشد، باید بلافاصله مدار را قطع کند.
انواع کلید محافظ جان بر اساس کاربرد و مشخصات فنی
کلیدهای محافظ جان در مدلهای مختلفی تولید میشوند تا پاسخگوی نیازهای متنوع در پروژههای گوناگون باشند. شناخت این دستهبندیها، انتخاب درست را سادهتر میکند.
1) کلید محافظ جان بر اساس نوع کاربرد
مدلهای خانگی معمولاً با حساسیت بالاتر طراحی میشوند تا بیشترین حفاظت از جان انسان را فراهم کنند و در تابلو برق واحدهای مسکونی و اداری به کار میروند.
در مقابل، مدلهای صنعتی برای تابلوهای کارگاهی، موتورخانهها و سیستمهای سهفاز استفاده میشوند و علاوه بر حفاظت افراد، ایمنی تجهیزات را نیز افزایش میدهند.
2) کلید محافظ جان بر اساس حساسیت نشتی جریان
- 30 میلیآمپر (30mA): مناسب حفاظت از جان انسان و پرکاربردترین نوع در مصارف عمومی
- 100 تا 300 میلیآمپر: بیشتر برای پیشگیری از آتشسوزی در کاربردهای خاص صنعتی استفاده میشود
3) کلید محافظ جان بر اساس تعداد پل
کلیدهای محافظ جان دو پل برای سیستمهای تکفاز و مصارف خانگی کاربرد دارند، در حالی که مدلهای چهار پل برای شبکههای سهفاز و تجهیزات با توان بالاتر طراحی شدهاند.
پاسخ به سوالات رایج درباره کلید محافظ جان
کلید محافظ جان چه تفاوتی با فیوز یا کلید مینیاتوری دارد؟
محافظ جان نشتی جریان را تشخیص میدهد و از برقگرفتگی انسان جلوگیری میکند، در حالی که فیوز و کلید مینیاتوری فقط در برابر اضافهبار و اتصال کوتاه عمل میکنند.
آیا کلید محافظ جان بدون ارت هم کار میکند؟
بله، این کلید حتی بدون ارت نیز قادر به تشخیص نشتی جریان است، اما وجود ارت استاندارد باعث افزایش ایمنی و عملکرد دقیقتر سیستم میشود.
آمپر مناسب کلید محافظ جان چگونه انتخاب میشود؟
آمپر کلید باید متناسب با جریان مصرفی مدار انتخاب شود تا از قطع ناخواسته جلوگیری شود و در عین حال حفاظت کامل فراهم گردد.
جمعبندی
کلید محافظ جان یکی از مؤثرترین راهکارها برای افزایش ایمنی سیستم برق است؛ تجهیزی که با عملکرد سریع و دقیق خود، هم از جان انسان محافظت میکند و هم مانع از خسارتهای سنگین مالی میشود. انتخاب آگاهانه این کلید، گامی مهم در مسیر ایمنسازی هر پروژه برقی محسوب میشود.
