مبدل حرارتی صفحه ای m10 یکی از تولیدات گروه صنعتی آسیا مبدل می باشد که با نام های دیگر در بازار می شنویم. کیفیت تولید این مبدل مانند مبدل m10m تولید شرکت آلفا لاوال سوئد می باشد . بصورتی تشخیص تفاوت پلیت دو شرکت به سادگی نمی باشد .
به طور خلاصه در مورد مبدل حرارتی می توان گفت : قدمت مبدل های حرارتی صفحه ای واشردار یا مبدل حرارتی صفحه ای گسکت به بیش از ۱۰۰ سال می رسد. مبدل حرارتی صفحه ای متشکل از تعدادی صفحه پرس شده با فرم های گوناگون است که در میان دو صفحه فولادی (فریم) ثابت و متحرک قرار گرفته و توسط دو ریل بالا و پایین هم محور می شوند . مجموعه صفحات قرار گرفته در فاصله فریم ثابت و متحرک توسط تعدادی پیچ به یکدیگر فشرده می شوند. در فاصله هر دو صفحه یک واشر مخصوص قرار دارد که نقش آن آب بندی دو صفحه و ایجاد یک کانال برای عبور سیالات است. این دستگاه دارای 4 کانال ورودی و خروجی می باشد.
یک کانال ورودی جریان سرد
یک کانال خروجی جریان سرد
کانال ورودی جریان گرم
کانال خروجی جریان گرم

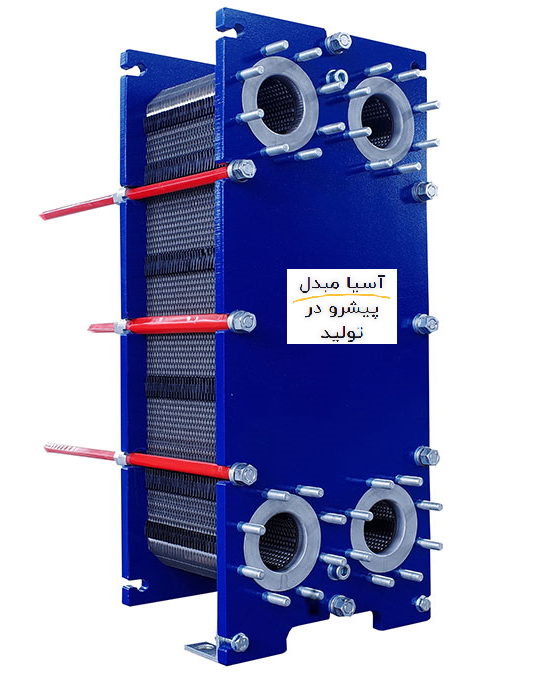

معرفی مبدل حرارتی صفحه ای m10
این دستگاه یک دستگاه فنی بسیار خوب می باشد . در ادامه به معرفی مشخصات آن می پردازیم .
مشخصات فنی مبدل حرارتی صفحه ای M10
ابعاد پلیت 877 در 377 میلی متر
عمق پلیت و واشر در حالت استاندارد فشرده شده 4.5 با فشار 13 بار
ضخامت فریم دستگاه معمولا 30 میل می باشد .
کانکشن ورودی و خروجی 4 اینچ
فشار کاری 13 بار و فشار تست 16 بار
برای فشار کاری 25 بار به صورت سفارشی در آسیا مبدل تولید می گردد .
متریال پلیت : استیل 316L ، تیتانیوم ، هستلوی .
متریال واشر : nbr ، epdm ، hnbr ، وایتون و …
دمای کاری مبدل 180 درجه سانتی گراد می باشد .
دمای کاری بالاتر قابل تولید می باشد .
تعداد پیچ های فشرده کننده حداقل 8 عدد .
ارتفاع دستگاه 105 سانتی متر می باشد . این اندازه قابل تغییر می باشد .
عرض دستگاه 45 سانتی می باشد . اگر مشکل در اندازه دارید آسیا مبدل به راحتی آن را برای شما تغییر می دهد .
وزن مبدل متناسب با تعداد پلیت تغییر می کند . معمولا وزن این دستگاه از حدود 280 کیلو گرم شروع می شود .
این مبدل دارای محل مناسب برای بلند کردن می باشد . اگر از جای دیگر بلند و یا جا به جا شود امکان آسیب دیدن دارد .
رایج ترین متریال برای پلیت مبدل استیل ضد زنگ می باشد .
در پایان مبدل حرارتی m10m یک مبدل رایج و کاربردی در بازار می باشد .
اگر به دنبال خرید این دستگاه هستین پیشنهاد ما گروه صنعتی آسیا مبدل می باشد .
